VIDEO NÁVOD - Ako nainštalovať dvere a skryté zárubne LIBERO?

Zostavenie zárubne

1. Jednotlivé diely skryté zárubne položíme na rovnú podložku.
2. Do každého připraveného pokosu profilu zárubně vložíme 1ks rohové spojky (det. D") a 2ks kovových rohových úhelníků (Det. A"), spojku dotáhneme pomocí imbusového klíče č. 3 a zajistíme pomocí přiložených vrutů TEX 3.9 x 25 (Det. D"). Spojka s úhelníky dostatečně pevně zafixují jednotlivé profily zárubně pod úhlem 90°.
3. Do spodní a středové části sestavené zárubně vložíme vodorovné vzpěry (Det. C") a pomocí vrutů 3.9x22 je zafixujeme do drážky pro těsnící gumu pod plastovým ochranným krytem (Det. E" + Det. F"). Rozpěry vymezují požadovaný šířkový jmenovitý rozměr (světlost) při manipulaci se zárubní. Rozpěry je nutné z technologického hlediska ponechat v zárubni min. 1 den od ukončení osazení zárubně do stavebního otvoru - v případě dřívějšího sejmutí rozpěr hrozí riziko nesprávného ukotvení, nebo tvarové deformace zárubně.
4. Do horních rohů zárubně upevníme pomocí vrutů 4.2 x 6.5 trojúhelníkové rohové výztuže (Det. A" + Det. B" + Det. D").

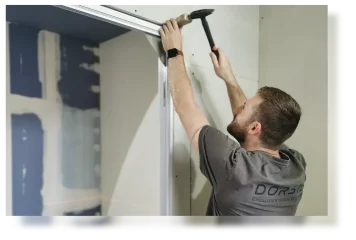

Usazení zárubně do stavebního otvoru

1. Připravíme stavební otvor dle jmenovitých rozměrů zárubně, tj. jemenovitý rozměr zárubně (světlost) + 60 mm na výšku a + 120 mm na šířku.
2. Sestavenou skrytou zárubeň osadíme do zděného stavebního otvoru nebo do SDK profilů (zásadně použití UA profilů; doporučené dvouplášťové zaklopení SDK desek). Zárubeň vyvážíme do svislé roviny (ideální je použití křížového laseru) a pomocí klínků ji zafixujeme ve stavebním otvoru, vysunutou o uvažovanou tloušťku omítky nebo SDK desky.
3. Spodní hranu skryté zárubně osadíme do úrovně budoucí finální podlahové vrstvy (+/- 0) tak, aby finální podlahová krytina proběhla pod rámem skryté zárubně. Možné je i usazení zárubně pod úroveň budoucí čisté podlahy, nebo na hrubý podklad (např. beton) a skrytá zárubeň tak bude "utopena" pod úrovní finální čisté podlahy - zde je nutnost konzultace s dodavatele finální podlahové vrstvy. Vždy pamatujte na návaznost skryté zárubně a soklové lišty! Doporučujeme použití skryté soklové lišty DORSIS LINUS.
4. Vodováhou zkontrolujeme rovinnost horního nadraží skryté zárubně, případně provedeme vyrovnání.
5. Vyváženou a klínky zafixovanou zárubeň ukotvíme pomocí šroubů (do zděných příček ideálně turbošroub) přímo celoobvodový kotevní profil zárubně do zdiva nebo UA profilu.
6. Po přezkoušení pevnosti ukotvení vypěníme po celém obvodu rám zárubně nízkoexpanzní PU pěnou.
7. Skrytou zárubeń tak nyní máme připravenou pro následné zaomítání do líce se stěnou nebo pro opláštění SDK deskami:

7.1.1.    zárubeň je z výroby opatřena ve falci plastovým krytem (Det. E" nebo Det. F") chránící zárubeň před běžným poškozením poškrábáním. Tento kryt doporučujeme odstranit až před finální výmalbou, pro zapravení případných otřepů po omítce nebo tmelení

7.1.2. na tmelenie všetkých napojení SDK dosiek odporúčame použiť tmely na báze sadrovej hmoty vystužené vláknom, ktorá prenáša efekt mikrostuženia, zvyšuje odolnosť spoja a predchádza tak tvorbe trhlín (napr. Super Flot výrobca Den Braven alebo ARDEX A 828)

Finálne dokončenie montáže zárubne

1. Po finálnom zaomietaní alebo opláštení SDK doskami odstránime zo skrytej zárubne trojuholníkové rohové výstuže (Det. A" + Det. B" + Det. D"), vodorovné montážne vzpery (Det. C") a plastové kryty (Det. E" či Det . Do obvodovej drážky vtlačíme priložené silikónové tesnenie (Det. E" alebo Det. F").
2. V skrytej zárubni je už pri dodávke z výroby osadený magnetický protiplech (Det. G") a spodné misky skrytých závesov, do ktorých pomocou metrických skrutiek upevníme skryté závesy TECTUS 240 (Det. H").
3. Následne môžeme pokračovať osadením dverného krídla.
